Renga: BIM-проектирование для архитекторов, конструкторов и инженеров

Создание эскиза, концептуальное проектирование

• На начальном этапе проектирования архитектору нужен инструмент, который позволит быстро и просто смоделировать облик будущего здания.
• Работа в BIM-системе Renga основана на 2-х основных принципах – проектирование в 3D-пространстве (для быстрой и наглядной работы) и простой контекстно-ориентированный интерфейс (для удобного и простого взаимодействия с 3D-моделью).
• Архитектор создает своё здание на 3D-виде, используя для моделирования объектные инструменты (стены, балки, окна и т.д.). В любой момент можно переключиться на план и там продолжить создание 3D-модели.
• Многие профессионалы оценили такой подход к проектированию и признали, что скорость работы в Renga выше по сравнению с другими программами.

Проработка архитектурно-планировочных решений

• Для более детальной проработки архитектурной модели Renga предоставляет инструменты быстрого создания/редактирования объектов – «Стили», «Сборка» и «Редактор профилей».
• Буквально за минуту можно создать свой стиль окна или двери, расставить в нем вертикальные и горизонтальные импосты, назначить материал конструкции, определить у створок тип открывания, а также задать размеры рамы, импостов и створок конструкции. Полученный стиль можно назначить проемам любой формы и размеров.
• Для создания сложных элементов здания, состоящих из нескольких объектов, существует инструмент «Сборка». Из стандартных инструментов Renga (балки, лестницы, перекрытия и т.п.) можно сконструировать, например, красивый лестничный марш или дизайнерское ограждение. Объединив их при помощи сборки, можно работать с ними как с одним элементом.
• Пользовательский редактор профилей позволяет нарисовать любой параметрический профиль для балок и колонн. Спроектируйте неповторимый каркас здания из ваших профилей или создайте декоративные элементы, например, карнизы, плинтусы, пилястры и т.п.

Совместная работа над проектом

• В BIM-системе Renga и архитектор, и конструктор, и инженер-проектировщик работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.
• Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Автоматический подсчет спецификаций и ведомостей объемов работ

• Для точного подсчета строительных объемов и количества материалов в Renga существует инструмент «Спецификации». Он автоматически собирает данные с объектов 3D-модели и формирует по ним отчеты в табличной форме. При этом спецификации автоматически пересчитываются при изменениях в 3D-модели.
• Архитектор может сформировать свои собственные спецификации или воспользоваться готовыми шаблонами.
• В программе уже существуют шаблоны, настроенные по ГОСТ, «Экспликация помещений» и «Спецификация заполнения оконных и дверных проемов». Можно изменять вид спецификации, группировать по различным свойствам, применять фильтры, добавлять пользовательские свойства.
• Для получения правильных объемов по отделке помещений в программе существует шаблон «Ведомость отделки помещений», который автоматически собирает расчётные характеристики помещений: площадь стен, площадь пола/потолка, длину плинтусов за вычетом проемов в ограждающих конструкциях.

Эффектная подача проекта заказчику

• Для подготовки презентационных материалов можно выполнить высококачественные фотореалистичные изображения (рендеры) посредством наложения текстур и назначения материалов. Для этого компания PICTOREX Ltd разработала приложение Artisan Rendering, которое можно установить к программе Renga.
• Помимо этого, в Renga существует возможность экспорта 3D-модели в форматы 3D-графики – OBJ, DAE, STL для рендеринга в популярных программах 3Ds Max, Blender, Lumion и т.д. Для создания объемного макета можно распечатать модель здания на 3D-принтере, экспортировав в формат STL.
• Кроме триангуляционных форматов 3D-графики в Renga существует возможность экспортировать 3D-модель в форматы твердотельной геометрии для точного представления – наиболее известные из них C3D, JT, STEP и другие
• Наиболее эффективным способом презентации проекта заказчику является виртуальная прогулка по 3D-модели в очках виртуальной реальности (VR). В программе Renga осуществлена связь с VR-очками Occulus Rift. Надев их, можно увидеть своими глазами будущее здание, оценить замысел архитектора и принятые технические решения.
• Совершить виртуальную прогулку по зданию поможет 3D-манипулятор 3DConnexion, который так же как VR-очки, интегрирован с Renga.

Оформление проектной и рабочей документации​

• Встроенный редактор чертежей позволяет создать комплект проектной/рабочей документации. Инструменты редактора созданы для максимальной автоматизации получения чертежей. Основные виды здания (планы, фасады, разрезы) – создаются автоматически по 3D-модели.

• А при помощи инструментов оформления можно быстро оформить чертеж как по российским стандартам оформления чертежей СПДС, так и по международным ISO.
• Стили отображения позволяют настраивать видимость и уровень детализации объектов на чертежах. Таким образом, из одного вида, например, плана, можно получить несколько чертежей: кладочный план, план расстановки оборудования, эвакуационный план, план балок и колонн и т.д.
• Также для взаимодействия с другими CAD-системами (например, AutoCAD) возможно экспортировать/импортировать чертежи в формате DWG/DXF.
• Для выпуcка чертежей, кроме печати на бумажный носитель, можно воспользоваться пакетным экспортом чертежей из Renga в форматы PDF, DWG и DXF.

Быстрое внесение изменений в проект

• На любой стадии проектирования всегда появляются изменения. BIM-система Renga предоставляет архитектору инструменты, которые помогут минимизировать усилия по внесению изменений в проект.
• Выполняете ли вы план этажа или чертеж изделия, размеры, проставленные вами, будут отслеживать изменения, сделанные в 3D-модели. Перенесете ли вы перегородку на плане или измените высоту окна - размеры автоматически пересчитаются.
• Помещения всегда будут ассоциативно связаны с окружающими их конструкциями. При изменении габаритов помещений в плане, автоматически пересчитаются площади полов, стен и потолка.

Передача данных для проведения физико-технических расчетов

• BIM-модель, созданная в Renga, помимо 3D-геометрии, может быть наполнена информацией о физических свойствах строительных материалов (материал, плотность, теплопроводность), о типах внутренней отделки помещений и наружной отделки фасадов.
• Эти данные вместе с 3D-моделью можно передать в сторонние расчетные приложения (например, СИТИС: Солярис) и выполнить в них теплотехнический расчет наружных ограждающих конструкций или расчет естественной освещенности КЕО.
• Для передачи в расчетные приложения BIM-модель Renga достаточно экспортировать в формат IFC.

Автоматическое армирование

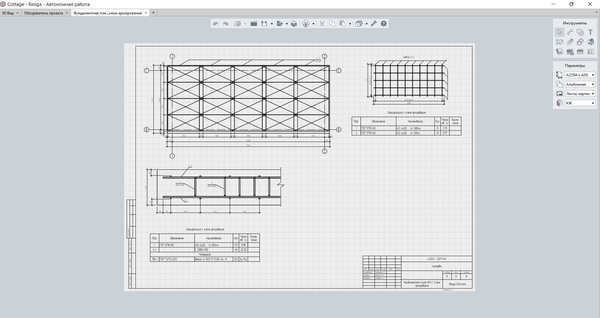

Для разработки ж/б конструкций в Renga предусмотрены мощные инструменты для армирования объектов в 3D. Функция автоматического армирования существенно ускорит процесс раскладки арматуры в монолитных ж/б элементах и позволит быстро и легко получить чертежи заармированных конструкций. Помимо армирования объектов в программе предусмотрено автоматическое усиление арматурными стержнями отверстий и проемов в перекрытиях и стенах. Причем усиление привязано к проему/отверстию и перемещается вместе с ним.
Проектирование металлоконструкций
Используя функциональность Renga, Вы сможете спроектировать металлоконструкции зданий и сооружений различного уровня сложности. Инструмент «Сборка» позволит создать отправочные марки ферм, колонн, связей и т.д. и применять их в разработке конструктивных схем зданий и сооружений. А удобные 3D-привязки и трехмерные режимы измерения существенно увеличат точность и ускорят процесс позиционирования конструктивных элементов относительно друг друга. Редактор профилей избавит вас от необходимости искать нестандартные сечения конструктивных объектов на различных ресурсах. Вы сможете за считанные минуты создавать любые профили металлоконструкций и использовать их в своих проектах.
Эффективное взаимодействие конструкторов с другими участниками проекта
​Совместная работа в системе Renga позволяет конструктору работать с одной 3D-моделью параллельно с архитекторами и инженерами по внутренним системам. Такой способ работы позволяет значительно ускорить разработку информационной модели с последующим получением проектной и рабочей документации. Теперь конструкторы могут постоянно работать с актуальной 3D-моделью, избегая возможности возникновения конфликтов при принятии проектных решений.
Автоматическое получение спецификации
Преимуществом отечественной BIM-системы Renga является автоматическое получение всех спецификаций. Создавая информационную модель конструктивной части здания, конструктор закладывает в нее все необходимые цифровые и пользовательские данные (материалы, объемы, количество, обозначения, наименования конструктивных элементов и т.д.). Используя эту информацию, Renga автоматически формирует спецификации, которые можно, как размещать на чертеже, так и передавать другим участникам проекта.
Автоматическое получение чертежей
Инструмент для инженеров-конструкторов и проектировщиков по созданию информационной модели здания или сооружения и получению чертежей марок КЖ/КЖИ/КМ/АС.
В Renga предусмотрено автоматическое получение чертежей. Схемы расположения конструктивных элементов, отправочные марки ферм, узлы соединения — всё это и многое другое можно получить автоматически. Конструктору достаточно добавить необходимый вид 3D-модели здания и оформить чертежи, используя инструменты чертежного редактора.
А удобная система настройки стилей отображения видов позволит Вам получить документацию с различным уровнем детализации конструктивных элементов. Чертежи взаимосвязаны с 3D-моделью здания, и любое изменение информационной модели моментально изменяет его геометрию.
Быстрая корректировка проекта. Взаимосвязь 3D-модели с чертежами
В случае непредвиденных корректировок проекта Renga поможет быстро и легко внести изменения в уже созданную проектную документацию. Информационная модель здания ассоциативно связана с чертежами и спецификациями. И для быстрой корректировки проектной и рабочей документации достаточно внести изменения в 3D-модель здания. А все планы, схемы, узлы, разрезы, спецификации и т.д. изменятся автоматически. Таким образом, Renga решает основные задачи конструктора, являясь отличным инструментом и помощником для проектирования конструкций зданий и сооружений.
Наглядность 3D
Проектирование на 3D-сцене позволяет быстро и эффективно принять правильные проектные решения в части пространственной конфигурации конструктивных схем зданий и сооружений. Конструктор может визуально оценить проектируемую модель здания на коллизии и, в случае их выявления, устранить в считанные минуты.
3D-проектирование вместо 2D-черчения
Работа в Renga ведется при помощи инструментов объектного проектирования, которые позволяют получить информацию не только о геометрических параметрах, но и о цифровых данных всех элементов модели. Всем объектам модели при помощи редакторов стилей можно назначать любые модификации. Например, если в процессе проектирования конструктору необходимо использовать в конструктивной схеме здания балки и колонны нестандартного сечения, можно воспользоваться Редактором профилей.
Данный инструмент позволяет проектировщику создавать профили для колонн и балок различной сложности и конфигурации. А благодаря автоматическому получению спецификаций и чертежей с 3D-модели можно в считанные минуты получать проектную и рабочую документацию зданий и сооружений.
Быстрая подготовка данных для расчетных комплексов
Благодаря тому, что 3D-модель здания уже спроектирована в Renga, конструктору нет необходимости создавать её в расчетных системах. Достаточно воспользоваться специализированным приложением РК Лира, интегрированным с Renga через API и получить из информационной 3D-модели расчетную схему экономя время на построениях. Или экспортироваться модель из Renga в формат ifc и передать уже в любую расчетную систему (Лира-САПР, SCAD Office, StarkES, APM Civil Engineering и т.д.). После проверки конструктивной схемы здания и уточнения сопряжений и узлов в расчетных комплексах прикладываются все необходимые нагрузки для дальнейшей проверки на прочность конструктивных элементов.
Формирование документации в соответствии с российскими и зарубежными стандартами
Вся документация в Renga автоматически формируется в соответствии с СПДС, что гарантирует исключение ошибок, связанных с оформлением чертежей. А в случае работы с иностранными компаниями, система поддерживает оформление документации в соответствии со стандартами ISO.

Проектирование системы водоснабжения и водоотведения
В Renga можно создавать информационные модели внутренних систем водоснабжения и водоотведения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс водопровода и канализации, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.
Проектирование системы электроснабжения
В Renga можно создавать информационные модели сетей внутреннего электроснабжения и электроосвещения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс осветительных и силовых линий, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.
Проектирование системы отопления
В Renga можно создавать информационные модели систем отопления и сетей индивидуальных тепловых пунктов (ИТП) зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс подающих и обратных трубопроводов, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.
Проектирование системы вентиляции
В Renga можно создавать информационные модели вентиляционных систем зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс приточных и вытяжных воздуховодов, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.
Сбор и получение данных
В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующей инженерной системы. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по внутренним сетям водопровода и канализации вести параллельную работу над проектом с архитекторами и конструкторам.
Определение нагрузок
Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по внутренним системам имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и многое другое. На основании полученных данных выявляются потребности различных помещений здания в инженерных сетях, а также выполняются инженерные расчёты, например, определение баланса водопотребления и водоотведения
Расстановка оборудования
В соответствии с выявленными потребностями различных помещений здания в инженерных системах  инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.
Прокладка трасс
Построение трасс внутренних сетей осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса водоснабжения/водоотведения. На нее автоматически назначаются заданные проектировщиком трубы и фитинги и т.д., которые вставляются в местах поворота и ответвлений.
Автоматические расчеты
Расчетные модули для внутренних инженерных сетей создаются во внешних приложениях и расчетных комплексах партнеров, например, Умной воде от компании Элита. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.
Автоматический подсчет спецификаций
​Для точного подсчета всех элементов внутренних сетей в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.
Оформление проектной и рабочей документации

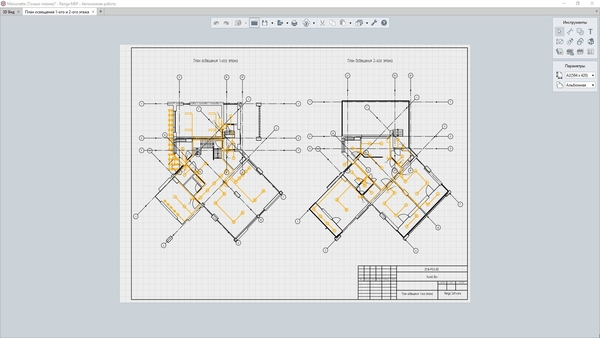

Renga настроена под выпуск документации по внутренним системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.
Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций инженерных сетей в соответствии с ГОСТ 21.601-2011, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).
