Model Studio CS - мощная ТИМ (BIM) САПР для информационного моделирования объектов ПГС

Model Studio CS - комплексная система информационного моделирования и 3D-проектирования объектов промышленного и гражданского строительства. Готовое решение для проектных и строительных организаций применимое для всех этапов жизненного цикла объектов капитального строительства.

Model Studio CS предоставляет целый ряд возможностей администрирования и централизованной настройки, очень важных для крупной проектной организации с большим количеством пользователей. Это и настройка параметрической графики по образцу, и шаблоны оформления документации, и настройка атрибутов для экспорта при сборке информационной модели.

Комплексное трехмерное информационное проектирование на основе решения Model Studio CS и информационная поддержка жизненного цикла объекта на базе программного комплекса CADLib Модель и Архив полностью реализуют все преимущества технологии ТИМ (BIM) и предоставляют пользователям самые современные и мощные инструменты.

Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.

Model Studio CS работает в комплексе с базой данных CADLib Проект. Это инструмент управления 3D-проектом, позволяющий объединить в едином информационном пространстве комплексную трехмерную модель объекта строительства, документацию, спецификацию, календарный план и любую другую информацию об объекте.

CADLib Проект представляет собой единую базу, содержащую всю информацию о данном объекте: модели оборудования (технологического, электрического и др.), фундаменты под опоры и оборудование, изоляторы, колонны, ОПН, опоры ВЛЭП, гирлянды и т.д.

Model Studio CS обеспечивает максимальный охват проектируемых специализированных инженерных систем зданий и решение комплексных задач при проектировании таких систем на промышленных объектах любой сложности - от гражданских объектов до объектов нефтяной или атомной отрасли.

Каждый инженер, использующий Model Studio CS, сохраняет созданный или редактируемый фрагмент модели, относящийся к его компетенции, в систему CADLib Проект либо в действующую на предприятии систему документооборота или в общую папку проекта. Такой порядок обеспечивает унификацию средств хранения данных и упрощает управление разработкой трехмерной модели. Модель, создаваемая
инженерами, формируется на основе единой базы данных оборудования, изделий и материалов, содержащей информацию для всех специальностей. Технология параллельной работы в Model Studio CS позволяет подгружать в модель смежные части, но при этом не допускает редактирования без должной авторизации.
​
Проектировщики имеют возможность сохранять модели, а также типовые (типизированные) решения – узлы, установки и т.д. – в системе документооборота или на общих ресурсах. Сохраненные объемные решения могут тиражироваться как в рамках выполняемого проекта, так и в будущих разработках. Поскольку документация не требует существенной доработки, а ранее выполненная модель полностью
готова к повторному использованию, это значительно сокращает сроки выпуска проектно-сметной документации.

Приобретение и комплексное внедрение Model Studio CS – самый быстрый и эффективный способ перехода на современные трехмерные технологии проектирования и информационного моделирования (BIM-тех-
нологии), лучший способ автоматизации выпуска проектов на основе трехмерного проектирования.

Применение Model Studio CS на стадии проектирования объекта капитального строительства позволяет использовать все преимущества информационной модели, обеспечивая:

• Сокращение ошибок за счет комплексного анализа модели (в том числе коллизий).
• Улучшение качества проекта благодаря повышению коммуникации между участниками процесса и визуализации проектных решений.
• Выпуск документации повышенного качества благодаря наличию объективных инженерных данных модели.
• Сокращение сроков проектирования за счет оптимизации процессов проектирования на основе моделирования.
• Удешевление итоговой стоимости проекта благодаря многовариантному анализу и типизации.

Проектная продукция, представленная в электронном структурированном виде, служит основой систем поддержки жизненного цикла промышленных объектов. Предлагаемое решение на базе Model Studio CS ориентировано не только на процесс проектирования, но и на последующее использование информационных моделей при строительстве, эксплуатации и выводе объекта из эксплуатации.

Продукты серии Model Studio CS охватывают все необходимые области проектирования инженерных систем обеспечивая комплексное и полное дополнение базовых САПР для замкнутого контура проектирования и информационного моделирования. При этом у пользователей в зависимости от наличия узкоспециализированных задач сохраняется возможность приобретения продуктов "помодульно".

Программный комплекс Model Studio CS Строительные решения предназначен для быстрого и удобного создания зданий и сооружений при проектировании объектов промышленного и гражданского строительства, а также для выпуска проектной/рабочей документации. Комплекс позволяет решать следующие задачи: формирование трехмерной модели строительных конструкций, компоновка сборного и монолитного железобетона, создание типовых металлоконструкций, проработка узлов металлоконструкций, формирование и выпуск проектной и рабочей документации.
​
Model Studio CS Строительные решения предназначен для разработки архитектурно-строительная части (марки АР, АС, КЖ, КМ).
В Model Studio CS Строительные решения база данных строительных элементов, изделий и материалов постоянно актуализируется и является самой важной составляющей программного комплекса. Интеллектуальные объекты, хранящиеся в ней, обеспечивают инженера необходимыми средствами для создания модели. Строительные элементы, хранящиеся в базе данных, содержат параметрические геометрические объекты с необходимым набором атрибутивной информации, а также дополнительную информацию и специальные элементы управления геометрией, обеспечивающие интеллектуальное поведение элементов.

Пользователи могут самостоятельно создавать новые элементы параметрической графики, сохранять их и пополнять типоразмеры.

База данных строительных элементов, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ: комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к ней.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем: марку, размеры, название завода-изготовителя, материал, вес, состав и другие данные, необходимые для принятия решения.

Model Studio CS Строительные решения позволяет выполнять все необходимые виды операций по созданию зданий и сооружений разделов проекта АР, АС, КМ, КЖ при помощи специальных инструментов и параметрических объектов базы данных:

• использование интеллектуальных параметрических архитектурно-строительных объектов (стены, сэндвич-панели, окна, двери, помещение, отделка, лестницы и площадки, опоры, мебель, элементы благоустройства и многое другое);
• создание металлических конструкций и изделий на основе стандартных профилей металлопроката базы данных;
• конструирование узловых соединений металлоконструкций на основе типовых параметрических объектов базы данных или проработка узла вручную из набора отдельных фасонных деталей (пластина, сварка, болты).
• Готовые узлы могут быть скопированы и изменены в модели, а также сохранены в базу данных строительных элементов, что позволяет пользователю не проделывать повторно одну и ту же работу.

В Model Studio CS Строительные решения существенно расширены возможности работы с железобетонными конструкциями, что позволяет значительно упростить и ускорить процесс их размещения в модели:

• формирование основания под блочные и блочно-модульные здания путем выбора строительной сетки осей с возможностью задавать количество свай по осям X и Y, расстояния между ними, смещения свай от края блока, указания марки, отметки верха ростверков и длину свай в грунте;
• автоматизированное армирование железобетонных конструкций с помощью специализированного Мастера армирования путем ввода основных параметров.

Предусмотрена возможность передачи 3D-модели здания и данных по нему напрямую из программного комплекса Model Studio CS Строительные решения в программные комплексы ЛИРА-САПР, ЛИРА 10.x и SCAD Office для прочностного анализа конструкции методом конечных элементов.

Передача данных выполняется для металлических каркасов (стержневые конечные элементы), а также стен и плит перекрытий (строительные железобетонные поверхности — оболочечные конечные элементы):

• стержневые элементы передаются в следующем объеме:
• координаты местоположения,
• геометрические характеристики профилей металлопроката,
• марки сталей;
• пластинчатые элементы передаются в следующем объеме:
• координаты местоположения,
• геометрия, включая данные о проемах,
• толщина пластины.

Model Studio CS Строительные решения совместно с CADLib Модель и Архив позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний. Встроенная система проверки коллизий в CADLib Модель и Архив обеспечивает возможность анализировать расстояния между строительными конструкциями и инженерными коммуникациями, а также между другими объектами, переданными из Model Studio CS.

В Model Studio CS Строительные решения предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект). Основными задачами, решаемыми с учетом геологической особенности, являются построение траншей, котлованов, скважин и автоматическая генерация ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты, а также генерация продольных профилей с геологическим разрезом.

Средства генерации чертежей позволяют задавать правила формирования плана, разреза, вида и оформления, после чего программа будет автоматически генерировать и оформлять чертеж в соответствии с заданными правилами.

Чтобы задать правила оформления проектных документов, используются стандартные средства Model Studio CS для формирования видов, разрезов и узлов, а также подсистема автоматической простановки размеров, выносок и отметок уровня.

В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа. Для этого применяется специальный Мастер, который позволяет создавать, хранить, импортировать и экспортировать профили простановки размеров и элементов оформления.

Автоматическая генерация чертежей средствами Model Studio CS значительно сокращает сроки выпуска документации. Процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких простых действий:
определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
выбрать из списка необходимый профиль генерации проекции и указать место на чертеже.

В результате автоматической генерации получаются высококачественные готовые чертежи. Созданные планы, виды и разрезы сохраняют связь с моделью и при необходимости обновляются.

Расширенный функционал в обновленной версии Model Studio CS Строительные решения позволяет:

• проставлять автовыноски для подчиненных элементов параметрического объекта при генерации 2D-проекций;
• выполнять пакетную генерацию проекций на основе выбранных определений видов с разбиением на листы в случае превышения размера форматки.

Model Studio CS Строительные решения на основе созданной трехмерной информационной модели автоматически формирует такие табличные документы, как техническая спецификация стали, ведомость расхода стали, ведомость деталей, ведомость объемов работ и другие. В ячейках таблиц учитывается автоматизация создания дроби.

Генерация происходит в полностью автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения (nanoCAD/AutoCAD, Microsoft Office), в которое будет выгружен финальный вариант.

Model Studio CS Строительные решения является гармоничной составляющей комплексной системы проектирования — единственной на платформе nanoCAD/AutoCAD, которая работает с учетом национальных стандартов и традиций проектирования.

Model Studio CS Генплан
Программный комплекс Model Studio CS Генплан – это эффективный и простой в использовании программный продукт для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.
Программный комплекс позволяет решать следующие задачи:

• создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
• построение траншей, котлованов, насыпей;
• автоматическое построение продольных профилей;
• автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений;
• формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ;
• интеграция с системой АВС для автоматизации режима расчета смет на основании данных модели;
• выполнение необходимых проверок (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
• интеграция геологической модели с трехмерной моделью Model Studio CS;
• использование данных модели для генерации продольного профиля, таблицы условных обозначений и расчета объема земляных работ по геологическим слоям.

Model Studio CS Электротехнические схемы
Программный комплекс Model Studio CS Электротехнические схемы предназначен для создания принципиальных, структурных и функциональных электрических схем, схем соединений внешних проводок и структурных схем автоматизации.
Основой для создания схем в Model Studio CS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.
Размещенное на схеме оборудование просто и удобно соединяется электрическими связями (линиями). Программа предлагает следующие способы построения связей:

• автоматическое построение, посредством указания двух соединяемых узлов с предварительным или последующим занесением марки жилы (в зависимости от настроек пользователя);
• построение линии вручную, посредством команды «Создать линию» с ручной трассировкой по схеме.

В случае неудачной трассировки, программный комплекс позволяет вручную или автоматически перетрассировать связь.

Model Studio CS Трубопроводы
Программный комплекс, предназначенный для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по технологическим установкам и трубопроводам на проектируемых или реконструируемых объектах. Model Studio CS Трубопроводы значительно расширяет возможности графической САПР-платформы, делая работу инженера более комфортной и эффективной. Позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования.
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Трубопроводы:

• производится трехмерная компоновка оборудования;
• выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
• формируются трехмерные параметрические модели оборудования;
• выполняется проверка на предмет коллизий, пересечений и нарушения предельно допустимых размеров в соответствии с технологическими параметрами;
• средствами программы СТАРТ производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача расчетной модели с необходимой геометрической и атрибутивной информацией в программу СТАРТ и импорт результатов расчета обратно в Model Studio CS Трубопроводы);
• средствами программы CPIPE производится расчет прочности и жесткости трубопроводов (в программе поддерживается передача расчетной модели с необходимой геометрической и атрибутивной информацией в программу CPIPE);
• средствами программы «Гидросистема» выполняются гидравлические расчеты (в программе реализован экспорт расчетной схемы трубопровода и всей сопутствующей информации, при этом используется формат pcf);
• генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
• автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
• генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
• генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
• автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD (спецификация на лист, экспликация на лист).

Model Studio CS Кабельное хозяйство
Программный комплекс Model Studio CS Кабельное хозяйство позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на кабели и кабельные конструкции.
В программном комплексе Model Studio CS Кабельное хозяйство используются новейшие технологии трехмерного проектирования, уникальные разработки компании CSoft Development для линейки программ Model Studio CS, основанные на применении параметрических объектов. Графика изделия формируется из дву- и трехмерных графических примитивов, а их размеры задаются с помощью ряда параметров, имеющихся у описываемого изделия (длина, ширина, высота, глубина, радиус и т.д.). Используя эту технологию, пользователь может смоделировать кабельную трассу любой конфигурации, которая ему требуется: трубы, эстакады, лотки, короба, траншеи и т.д.

Проектирование кабельных конструкций осуществляется очень легко: требуется только выбирать нужные детали из базы данных и размещать их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Всё это и ряд других уникальных функций обеспечивают максимальное удобство и скорость при конструировании кабельных трасс. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды AutoCAD/nanoCAD.

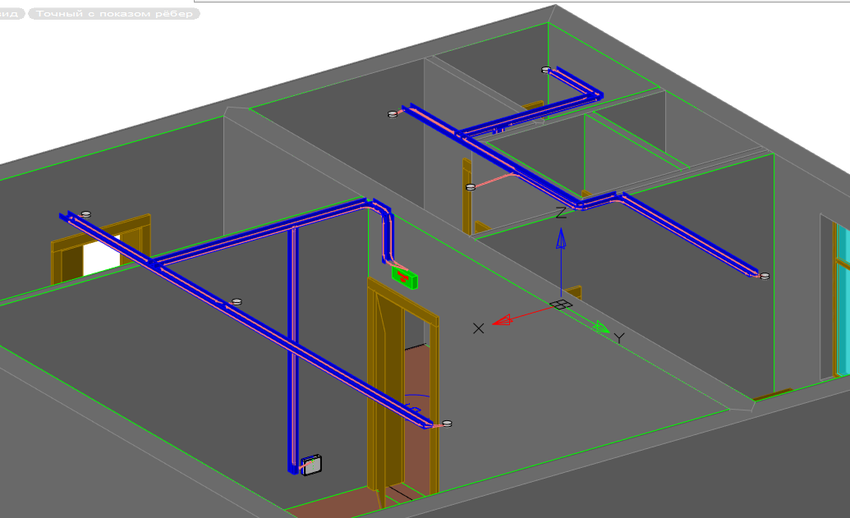

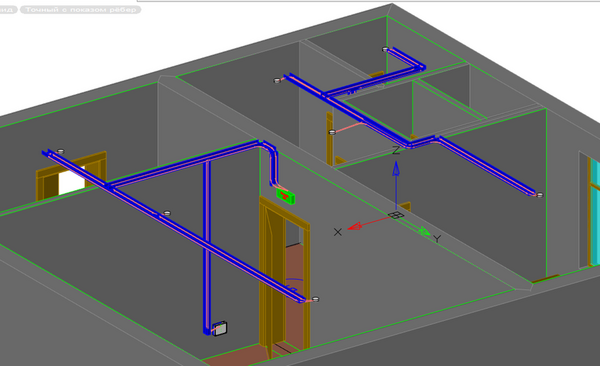

Model Studio CS Отопление и вентиляция
Программный комплекс Model Studio CS Отопление и вентиляция предназначен для быстрого и удобного создания информационных моделей внутренних инженерных систем зданий и сооружений: систем отопления, вентиляции и кондиционирования воздуха. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов. Текущая версия комплекса работает в среде nanoCAD или AutoCAD
​
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Отопление и вентиляция:

• производится трехмерная компоновка оборудования;
• выполняется трехмерное эскизирование трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
• формируются трехмерные параметрические модели оборудования;
• выполняются все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив;
• средствами программы производится аэродинамический расчет систем вентиляции. Вывод результатов расчета в графическую и табличную документацию;
• взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
• генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
• автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
• генерируется аксонометрическая схема как одного трубопровода/воздуховода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
• генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
• автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/NanoCAD (спецификация на лист, экспликация на лист).

Model Studio CS Линии электропередач
Model Studio CS ЛЭП представляет собой программный комплекс, предназначенный для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений (0,4−750 кВ), ВОЛС типов ОКСН и ОКГТ. Возможности Model Studio CS ЛЭП используются при разработке проектов нового строительства, реконструкции и ремонта. Программный комплекс основывается на положениях действующей нормативно-технической
документации и полностью отвечает требованиям ПУЭ-7
План или профиль в формате *.dwg есть не всегда, бывает недостаточно исходных данных, а приступать к работе уже необходимо. Программный комплекс Model Studio CS ЛЭП позволяет работать и с данными, полученными с цифровой модели местности. Оснащенный специально разработанным импортером, Model Studio CS ЛЭП легко отрисует линию поверхности земли в nanoCAD или AutoCAD по данным ЦММ. Это позволит выполнить предварительную расстановку опор, расчет монтажных стрел провеса провода и троса.
Основной функционал:

• Расчет мон­таж­ных стрел и тяже­ний про­во­да, троса и ВОК
• Систе­ма­ти­че­ский рас­чет про­во­дов, тросов, ВОК
• Автома­ти­че­ская и руч­ная расстановка опор
• Интер­ак­тив­ное пове­де­ние опор на профиле
• Интер­ак­тив­ный таб­лич­ный редактор
• Расчет мест уста­нов­ки гаси­те­лей вибрации
• Работа с пла­ном (скол­ка с пла­на и обрат­ное размещение)
• Расчет и оформ­ле­ние переходов
• Ведомо­сти опор, гир­лянд изолято­ров, спе­ци­фи­ка­ции обо­ру­до­ва­ния, изде­лий и материалов и т.д.
• Конструк­тор гир­лянд и набо­ров арма­ту­ры. Ведомость гир­лянд и изолято­ров. Расче­ты чис­ла изоляторов
• Универ­саль­ный конструктор опор
• Расчет выруб­ки про­се­ки. Ведомость выруб­ки про­се­ки. Нанесе­ние резуль­та­тов расчета на план
• Расчет нагру­зок на фун­да­мен­ты. Получе­ние отче­та по нагруз­кам в виде запис­ки с фор­му­ла­ми, про­ме­жу­точ­ны­ми рас­че­та­ми и окон­ча­тель­ны­ми результатами
• Установ­ка допол­ни­тель­но­го обо­ру­до­ва­ния на опоры
• 3D-модель ЛЭП

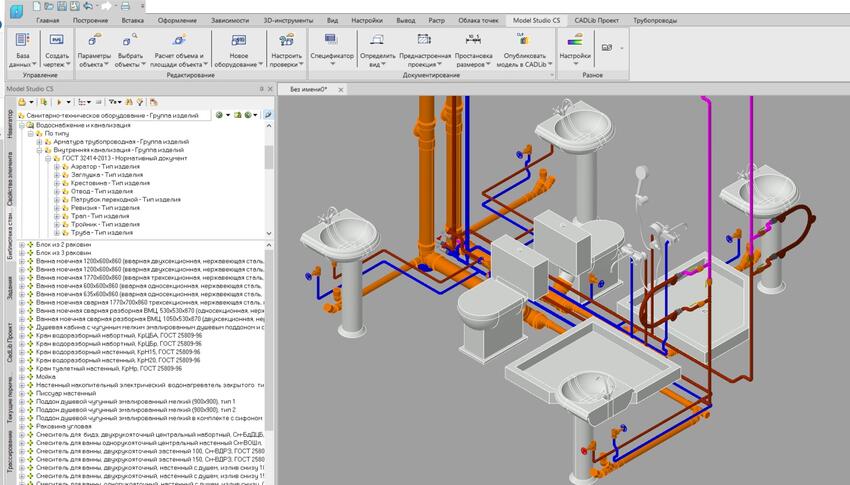

Model Studio CS Водоснабжение и канализация
Программный комплекс Model Studio CS Водоснабжение и канализация спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на отечественном, так и на мировом рынке. Документация, формируемая с помощью этого ПО, строго соответствует требованиям российских государственных и отраслевых стандартов. Текущая версия комплекса работает в среде nanoCAD или AutoCAD.
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Водоснабжение и канализация:

• производится трехмерная компоновка оборудования;
• выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
• формируются трехмерные параметрические модели оборудования;
• выполняются все необходимые проверки (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
• обеспечивается взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
• генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
• автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
• генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
• генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
• автоматически составляются спецификации, экспликации и ведомости на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, предусмотрена возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/nanoCAD (спецификация на лист, экспликация на лист).

​
Model Studio CS Охранно-пожарная сигнализация (ОПС)
Программа Model Studio CS ОПС предназначена для трехмерного проектирования систем охранно-пожарной сигнализации, СОУЭ, СКУД, систем видеонаблюдения. Функционал программы позволяет создавать зоны ОПС и расставлять извещатели в автоматическом режиме, выполнять проверку расстановки извещателей и подключать их по шлейфу, генерировать планы, структурные схемы и табличную документацию, осуществлять компоновку кабельных конструкций любой сложности, производить трассировку и раскладку кабелей.
Основной функционал

• Создание зон ОПС
• Автома­ти­че­ская рас­ста­нов­ка пожар­ных извещателей по СП
• Провер­ка рас­ста­нов­ки пожар­ных извещателей
• Подклю­че­ние обо­ру­до­ва­ния и рас­клад­ка кабеля
• Получе­ние таб­лич­ной документации
• Получе­ние гра­фи­че­ской документации
• и др.

Model Studio CS Технологические схемы
Программный комплекс Model Studio CS Технологические схемы предназначен для быстрого и удобного создания принципиальных, технологических и монтажно-технологических схем установок и производств. Благодаря встроенным инструментам, обеспечивающим
интеллектуальное поведение объектов и автоматизирующим оформление, Model Studio CS Технологические схемы значительно упрощает выпуск готового документа

Model Studio CS Молниезащита
Программный комплекс Model Studio CS Молниезащита предназначен для расчета и трехмерного интерактивного проектирования молниезащиты зданий, сооружений и открытых территорий. Это одна среда проектирования, не разделенная модулями или промежуточными файлами. Это единое решение, работающее с единой целостной моделью проекта непосредственно в CAD-среде. Model Studio CS Молниезащита предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

Model Studio CS Открытые распределительные устройства
Программный комплекс Model Studio CS Открытые распределительные устройства позволяет разработать в трехмерном пространстве компоновочные решения открытых и закрытых распределительных устройств, подстанций, выполнить расчеты гибкой ошиновки, выпустить проектную и рабочую документацию.

Model Studio CS Компоновщик щитов
Программный комплекс Model Studio CS Компоновщик щитов предназначен для автоматизации процесса компоновки щитов любой сложности. Позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов, значительно расширяет возможности графической САПР-платформы, делая работу инженера более комфортной и эффективной.

CADLib Персональная модель
CADLib Персональная модель – приложение для просмотра и проверки базы проекта. При проектировании объектов строительства важно иметь возможность просматривать всю модель проекта на рабочих местах без доступа к серверу базы данных – например, в офисе у заказчика или на стройплощадке. Для решения такой задачи разработано приложение CADLib Персональная модель. Это свободно распространяемое программное обеспечение позволяет открыть созданный из базы данных MLT-файл информационной модели, просмотреть 3D-объекты и 2D-документы,
выполнить измерения, создать заметки. Файл MLT содержит всю структуру базы данных проекта, в том числе пользовательские выборки и классификаторы, что позволяет отображать или скрывать объекты по зданиям/сооружениям, разделам, системам и пользовательским каталогам. Также в этом файле хранится 2D-документация, привязанная к элементам 3D-модели, которая при необходимости может быть открыта в исходном ПО.

CADLib Модель и Архив
Информационная система для поддержки жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий, которая обеспечивает управление процессом проектирования, проверку 3D-моделей, информационную поддержку в процессе строительства и эксплуатации зданий, сооружений и оборудования. Система предназначена для служб эксплуатации промышленных предприятий, а также может использоваться строительными
компаниями и проектными организациями.

CADLib Web
CADLib Web – это единая информационная платформа для поддержки жизненного цикла объектов капитального строительства, которая посредством веб-интерфейса обеспечивает информационную поддержку в процессе строительства и эксплуатации зданий, сооружений и оборудования.

CADLib Менеджер базы данных оборудования
Информационная система для поддержки и ведения базы данных оборудования, изделий и материалов, применяемых при информационном трехмерном проектировании объектов различного назначения средствами комплексной системы Model Studio CS. Основу системы
составляет СУБД PostgrеSQL или Microsoft SQL Server. Объекты базы содержат весь необходимый набор параметров, используемых для расчетов, реализации проектных решений и оформления проектной документации. Система предназначена для служб ИТ и САПР, за-
нимающихся поддержкой базы данных оборудования, изделий и материалов в актуальном состоянии.
