5D Смета: гибкий инструмент для автоматизированного расчета объемов работ с поддержкой nanoCAD, Model Studio CS, Revit и IFC

5D Смета - программа для разработки сметной документации на основании информационных моделей строительства объектов (BIM)

5D Смета — программный продукт для интеграции сметной информации в BIM-проекты и передачи стоимостных показателей в системы календарного планирования.

Программа позволяет автоматизировать расчет объемов работ и стоимости по каждому элементу BIM-модели, обеспечивая ускорение и высокую точность составления смет.

Поддержка формата IFC обеспечивает загрузку исходных данных для разработки смет из различных систем проектирования, а благодаря поддержке формата АРПС 5D Смета позволяет использовать любую сметную программу для расчета стоимости проектируемых объектов.

Интеграции:
интегрируется с Autodesk Revit ,с Autodesk Navisworks, с различными САПР через IFC и Excel (Renga, NanoCAD, Model Studio CS, Plant 3D, Inventor и др.), со сметными программами (Гранд-Смета, Smeta.ru, ГЕКТОР.Сметчик-строитель, РИК, A0 и др.)
​
Программа обеспечивает:

• выгрузку информации по конструктивным элементам из проекта в BIM проекте с использованием различных фильтров;

• удобное для сметчика представление всей информации, имеющейся в BIM проекте;
• возможность загрузки данных модели из любых BIM программ, поддерживающих выгрузку в файлы в формате IFC и/или в формате Excel;

• доступ к сметно-нормативным базам с эффективными средствами поиска;
• назначение сметных норм элементам модели с использованием настраиваемых формул расчета объема работ;

• возможность хранения и использования пользовательских наборов сметных норм, сгруппированных по категориям и видам конструктивных элементов;

• поддержку автоматической привязки сметных норм к типовым проектам;
• загрузку привязанных сметчиком сметных норм в BIM проект, их хранение и просмотр, контроль скорректированных элементов, проверку привязки сметных норм ко всем элементам модели;

• передачу данных в сметную программу для расчета сметной стоимости.

Особенностями программы являются:
• рабочие места проектировщика и сметчика разнесены, привязка сметных норм может проводиться на рабочем месте сметчика без установленного Revit;
• не предъявляется никаких требований к проектам Revit (привязка к элементам каких-либо специальных параметров, пользовательская классификация элементов и др.), однако если проект выполнен с использованием каких-то фирменных правил или регламентов, то это может эффективно использоваться – сметчик видит и может использовать любые пользовательские свойства конструктивных элементов;
• поддержка слоев, возможность привязки сметных нормативов как к элементу в целом, так и к его слоям;
• выгрузка информации в сметную программу производится в открытом формате XML, доступном всем разработчикам сметных программ. В настоящее время загрузка этого формата поддерживается в сметной программе Гектор: Сметчик-строитель, в дальнейшем и другие сметные программы смогут загружать информацию из программы. Возможно преобразование формата XML в формат АРПС 1.10, поддерживаемый большинством сметных программ.

В составе программы поставляются рекомендации по включению в проекты информации, необходимой для разработки сметной документации.

5D Смета включает следующие программные компоненты:

• плагины «Сметная информация», «Спецификации» и «Сметные показатели» для Autodesk Revit
• плагин «Сметные показатели» для Autodesk Navisworks
• модуль назначения сметных норм с ФСНБ актуальной редакции
• программу конвертации XML2ARPS

Плагин «СМЕТНАЯ ИНФОРМАЦИЯ» добавляет в Revit отдельную вкладку. Особенностью надстройки является
интуитивно понятный интерфейс для работы со сметной информацией. В ней удобно осуществлять выбор элементов в информационной модели с помощью специальных фильтров, контролировать привязку сметных норм, а также отслеживать изменения в проекте. Надстройка позволяет выгружать сметную информацию в сметные программы и Excel, используя форматы 5D-XML, АРПС 1.10 и XLS. Инструменты, сгруппированные по панелям в соответствии с конкретной задачей, позволяют:

• осуществлять выбор элементов BIM‑модели с помощью специальных фильтров

• привязывать к элементам коды наборов сметных норм из классификатора
• выгружать данные в модуль назначения сметных норм
• загружать сметную информацию в модель
• контролировать полноту осмечивания
• отслеживать изменения в проекте

В Версии 5.002 от 26.12.2022 разработана надстройка для nanoCAD, позволяющая осуществлять автоматизированное назначение сметных норм конструктивным элементам.
Поддерживаются следующие программные продукты:
- BIM Конструкции для nanoCAD 22.0 x64;
- Model Studio CS Строительные решения для nanoCAD 22.0 x64;
- Model Studio CS Кабельное хозяйство для nanoCAD 22.0 x64;
- Model Studio CS Трубопроводы для nanoCAD 22.0 x64.

Плагин «СПЕЦИФИКАЦИИ» добавляет в Revit вкладку для выгрузки спецификаций из проекта.

Плагин «СМЕТНЫЕ ПОКАЗАТЕЛИ» для Revit позволяет загружать в проект сметные показатели (стоимость, трудозатраты и т.д.) по каждому элементу модели.

Плагин «СМЕТНЫЕ ПОКАЗАТЕЛИ» для Navisworks обеспечивает загрузку сметных показателей в виде свойств в соответствующие элементы модели и привязку сметной информации к задачам Timeliner.

Модуль «НАЗНАЧЕНИЕ СМЕТНЫХ НОРМ» предназначен для автоматизированной привязки норм к элементам BIM‑проекта.
Модуль обеспечивает:

• просмотр всех параметров элементов (как системных, так и пользовательских)

• индивидуальную или групповую привязку сметных норм
• интеллектуальный поиск норм по названиям и физическим параметрам
• привязку сметных норм к элементам по спецификациям
• подключение прайс-листов и различных сметно-нормативных баз
• загрузку таблиц Excel из различных САПР для осмечивания
• 3D-визуализацию в Revit или Design Review
• создание и использование пользовательских наборов норм для типовых элементов и типовых проектов

Работа с модулем назначения сметных норм возможна без установки программы Autodesk Revit на компьютере.

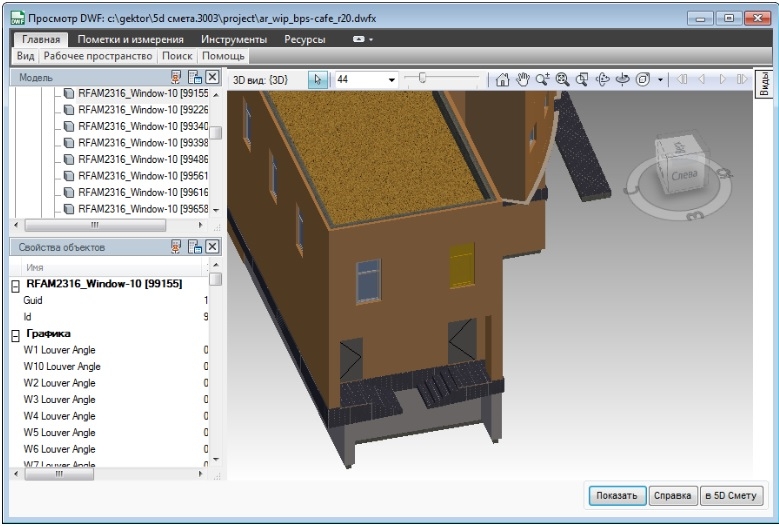

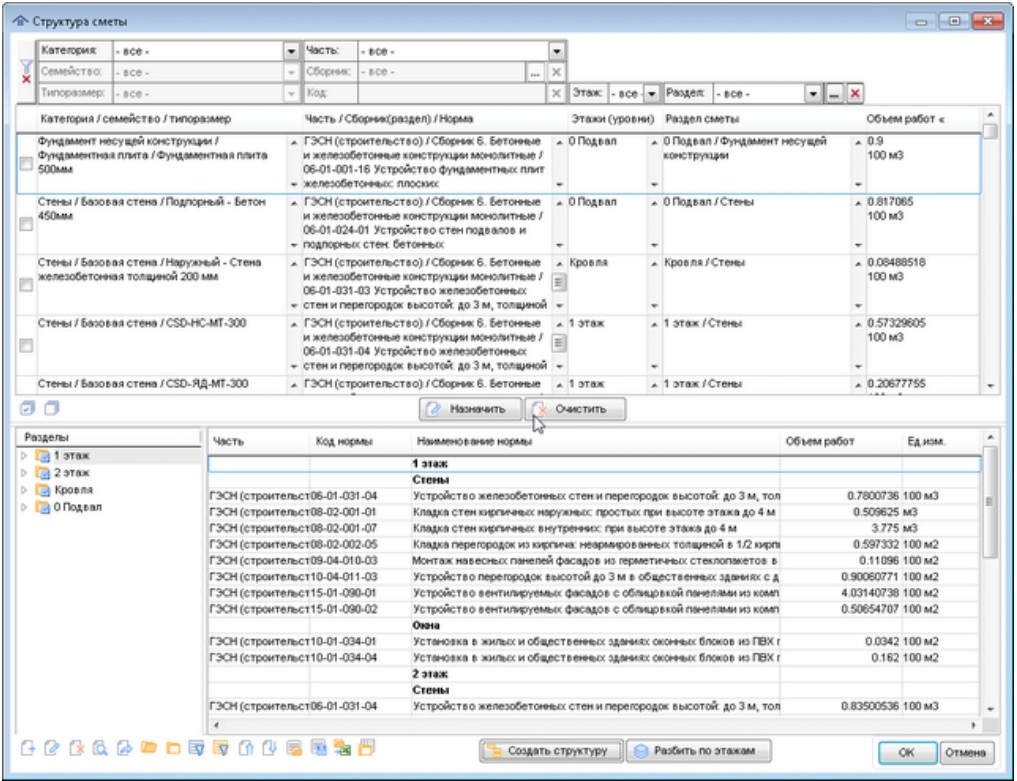

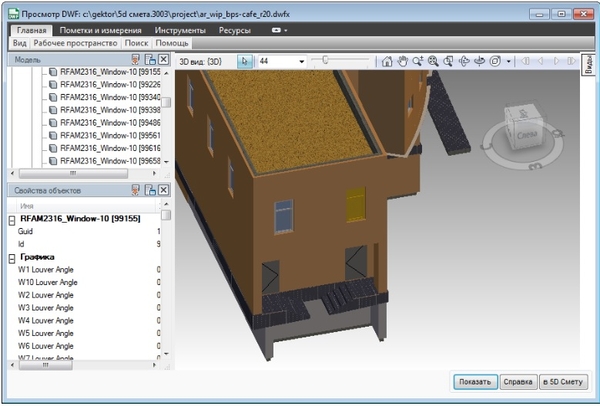

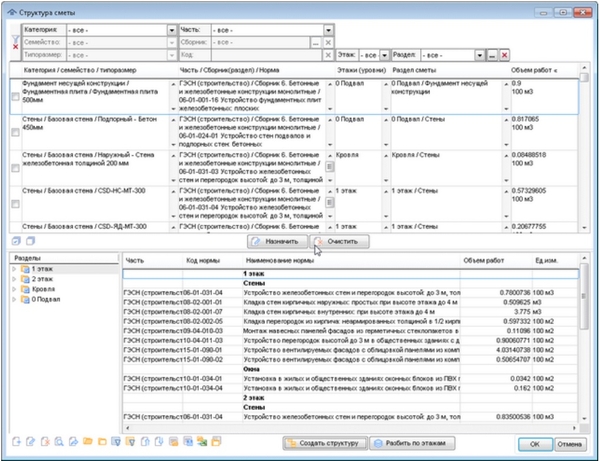

Модуль привязки сметных норм - это отдельный модуль, в интерфейсе которого производится привязка норм из сметно-нормативной базы к элементам проекта. Элементы и все их характеристики представляются в удобном для сметчика виде. Модуль позволяет:
• осуществлять точный поиск норм
по физическим характеристикам
• выполнять замену неучтенных ресурсов
• назначать поправки
• настраивать формулы расчета объемов работ
• создавать шаблоны норм и сохранять
их в собственной базе данных
​
Программа КОНВЕРТАЦИИ XML2ARPS преобразует файлы 5D XML с исходными данными для сметных расчетов в формат АРПС 1.10, поддерживаемый всеми сметными программами, либо в формат Excel (XLS).

Программа 5D Смета (Программа Гектор: 5D Смета) разработана НТЦ «Гектор». Научно-технический центр «Гектор» специализируется на оказании научно-технических услуг организациям строительной отрасли с 1993 года.

Почему стоит выбрать 5D Смета?

Обратите внимание, что помимо Autodesk Revit, в программу добавлена поддержка nanoCAD Нанософт. При этом сохраняется возможность работы с другими системами проектирования через IFC и Excel.

Обработка проектов в формате IFC
Подключение государственных и коммерческих сметно‑нормативных баз
Интеграция со всеми сметными программам

Снизить трудозатраты
Исключить ошибки по причине человеческого фактора
Повысить точность сметных расчетов
Сократить сроки формирования сметной документации
Выполнить детальную оценку стоимости каждого элемента BIM‑проекта и интеграцию с календарным планом

5D Смета включает два основных функционально взаимосвязанных программных компонента:

• плагин «Сметная информация» для Autodesk Revit версий 2018 и выше
• модуль назначения сметных норм

Требования для работы с плагином соответствуют требованиям, установленным к Autodesk Revit актуальной версии.

Работа с модулем назначения сметных норм возможна на компьютере без установленной программы Autodesk Revit. Технические и программные требования для работы с модулем следующие:

компьютер с процессором Intel Pentium IV и выше или совместимый с ним
операционная система Microsoft Windows XP (SP3) и выше
оперативная память компьютера не менее 512 Мбайт (1 Гбайт для 64-х версий Windows)
объем памяти на жестком диске компьютера не менее 250 Мбайт свободного места
современные видеокарта и монитор с разрешением не менее 1024×768 точек
клавиатура, мышь или другое указательное устройство
устройство для чтения компакт-дисков
для вывода текстовой информации необходимо наличие принтера формата не менее А4
для просмотра технических частей сборников нормативных баз требуется наличие
программ, позволяющих открывать файлы в форматах DOC, RTF, PDF
