ПК GeoniCS - мощная САПР для автоматизации проектно-изыскательских работ по нормативам!

GeoniCS - программный комплекс, позволяющий автоматизировать проектно-изыскательские работы. Решение предназначено для специалистов отделов изысканий, генплана, а также проектировщиков внешних инженерных сетей и автодорог.

Программный комплекс GeoniCS - платформенное решение. Продукт совместим с САПР:

• Autodesk AutoCAD, Map, Civil 3D;
• ZWCAD  (кроссплатформенный продукт);
• nanoCAD (для nanoCAD GeoniCS)

Программный комплекс GeoniCS состоит из шести модулей, образующих единый комплект.

Модуль «ТОПОПЛАН» — это ядро программы, позволяющее создавать топографические планы, вести базу точек съемки проекта, строить трехмерную модель рельефа и проводить анализ полученной поверхности. На основе построенной модели рельефа программа может решать целый ряд прикладных задач.
Модуль «ГЕНПЛАН» - используется при проектировании промышленных объектов различного назначения, а также объектов гражданского строительства. Он обеспечивает полное соответствие требованиям ГОСТ 21.508−93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».
Модуль «СЕТИ» - позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы.
Модуль «ТРАССЫ» - обеспечивает проектирование линейно-протяженных объектов и оформление необходимых выходных документов.
Модуль «СЕЧЕНИЯ» - позволяет получить поперечные профили по цифровой модели рельефа и осевой линии трассы, созданных в модулях «ТОПОПЛАН» и «ТРАССЫ», а также запроектировать очертания дорог и водоотводных устройств с формированием объемов земляных работ и материалов.
Модуль «ГЕОМОДЕЛЬ» - предназначен для автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки).

​

Геоникс необходим для специалистов отделов изысканий, генплана, проектирования инженерных сетей и автотрасс. Программное обеспечение легко встроить в действующую на предприятии проектную технологию, организовав комплексную автоматизацию разработки объектов самого разного назначения.
Модульная структура и наличие дополнительных специализированных программных продуктов обеспечивают максимально комфортное и комплексное решение стоящих перед проектировщиками задач.

«ТОПОПЛАН» — предназначен для создания топографических планов, карт и планшетов масштаба от 1:500 до 1:5000. Модуль включает в себя полную библиотеку топографических условных знаков (точечные, линейные, полосные, площадные), а также средства их отрисовки, редактирования и замены.

Можно выделить три основных источника данных, на основе которых в модуле «ТОПОПЛАН» создаются топографические карты и модели рельефа:

• архивные картматериалы на твердом носителе;
• данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок;
• топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл.

В модуле «ТОПОПЛАН» выделяют раздел «Рельеф». Этот раздел предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа.

Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта GeoniCS, где их можно просматривать, редактировать, объединять в группы; точки из базы можно вставлять в чертеж или экспортировать в текстовый файл.

Трехмерная модель рельефа обычно строится с использованием примитивов, полученных на этапе создания топоплана. Могут использоваться и другие источники информации, такие как текстовые файлы, полученные из программ GeoniCS Изыскания и CREDO, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и т.д.

Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели. GeoniCS может создавать и 3D-полилинии с дугами.

Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии. Средства редактирования и отображения модели рельефа предоставляют ряд уникальных возможностей:

• автоматическая генерация виртуальных горизонталей при операциях редактирования модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет оперативно контролировать правильность внесенных изменений;
• локальная реструктуризация построенной поверхности с помощью структурных линий различных типов делает триангуляцию управляемой: возможна «проводка» структурных линий по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
• построение горизонталей различной степени сглаженности, простановка на них надписей и бергштрихов.

Результатом работы модуля «ТОПОПЛАН» являются картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.

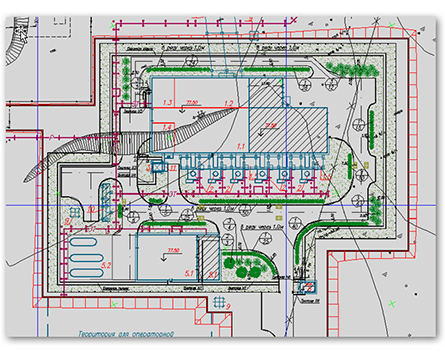

Модуль «ГЕНПЛАН» состоит из нескольких функциональных разделов (горизонтальная планировка, вертикальная планировка и благоустройство).

​Разбивочный план (горизонтальная планировка)
Функции этого раздела позволяют быстро отрисовать строительную или геодезическую сетку, улично-дорожную сеть, нанести на генплан здания и сооружения, площадки и пешеходные дорожки, проставить необходимые координаты и размеры. Все функции высокоинтеллектуальны и соответствуют требованиям действующих нормативных документов.
Экспликации зданий, ведомости дорожек и площадок формируются автоматически.

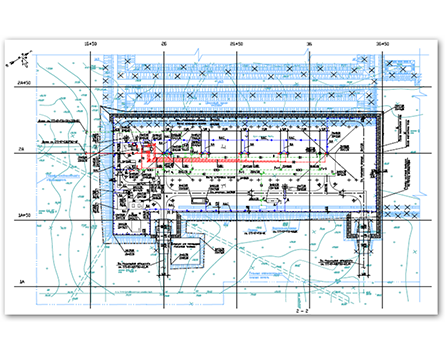

Организация рельефа (вертикальная планировка и картограмма земляных масс)
Функции этого раздела позволяют расставить опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам производится простановка стрелок уклоноуказателей с автоматическим пересчетом значений. Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.

Модуль «ГЕНПЛАН» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям.

Вертикальная планировка Вертикальная планировка
Программа безошибочно и с заданной точностью производит расчет картограммы земляных масс и оформляет чертеж по принятой в России форме.

Благоустройство и озеленение
Функции этого раздела позволяют «озеленить» и «благоустроить» проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.
​В программе имеются функции отрисовки одиночной, аллейной, площадной посадки деревьев и кустарников, различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генеральных планах. В то же время эти объекты являются трехмерными, что позволяет проводить визуальный анализ принятых решений и обеспечивает полноценную трехмерную визуализацию проектируемой площадки. Кроме того, в программе предусмотрены такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д. Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Функции этого модуля позволяют автоматизировать работы по выполнению трассировки в плане инженерных коммуникаций. Средства создания сводного плана инженерных сетей обеспечивают возможность с минимальными затратами времени и ресурсов выполнить разводку и совмещение инженерных сетей на проектируемой площадке, надписать их, быстро проставить все необходимые координаты и размеры.
Имеется функционал, позволяющий автоматически прокладывать участок профиля сети или весь профиль с учетом соблюдения параметров (минимальное и максимальное допустимое заглубление, минимальный уклон). В полученном профиле не будет нарушений в профиле до пересекаемых коммуникаций, выхода на поверхность и будут соблюдены все заданные параметры.
Программа имеет встроенные средства контроля нормативных расстояний между инженерными сетями, таблица нормативных расстояний может редактироваться и дополняться.
Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы. Кроме того, можно дигитализировать существующие сети и создать их трехмерную модель.

Главная особенность модуля «СЕТИ» заключается в представлении линейной коммуникации в виде специального трехмерного объекта (геона), имеющего соответствующий вид и поведение. Возможно использование данных о существующем и проектном рельефе, топознаках существующих сетей.
В зависимости от типа сети, ее создание осуществляется по уклону либо на заданной глубине от проектной поверхности. Различные режимы трассировки сети (замена, накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный Редактор профиля делают процесс создания сети быстрым и простым. По существующим сетям автоматически строятся продольные профили и таблицы колодцев.

На всех этапах проектирования возможно редактирование параметров и объектов. Из параметров сети можно редактировать:

• параметры вершин;
• параметры труб;
• пересекаемые коммуникации;
• футляры.

Предусмотрена возможность редактирования профиля (операции поднятия участка, пересчета по заданным отметкам, уклону).
В таблицах колодцев можно редактировать структуры колодца. Осуществляются редактирование деталировки колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановка и редактирование футляров.
​
Дополнительные возможности:

• экспорт свойств сети в MS Excel;
• проверка нормативных расстояний в плане;
• расчет объемов земляных масс (траншей и котлованов).

Модуль «ТРАССЫ» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов.

Модуль состоит из трех разделов:

• создание геометрических элементов;

• работа с планом (трассами, горизонтальными осями);
• продольный профиль.

Раздел «Геометрические элементы» позволяет создавать специальные геометрические объекты: тангенсы, дуги, клотоиды (спирали), а также некоторые специальные объекты (например, для трасс железных дорог — излом, стрелка). Возможно редактировать элементы, восстанавливать тангенсы и т.д.

В разделе «План» предусмотрены функции отрисовки оси трассы в плане.

Трасса — это специальный объект, состоящий из геометрических элементов, созданных в разделе «Геометрические элементы». Трассы подразделяются на простые и составные, состоящие из ссылок на другие трассы.
Трассы хранятся в проекте и при необходимости отображаются в чертеже. Обеспечена поддержка рубленых (резаных) пикетов. Предусмотрены функции редактирования: трассы можно обрезать, разрывать, копировать и удалять.

Существует возможность редактирования с блокировками, позволяющая заблокировать те или иные характеристики определенного набора элементов, что влияет на поведение трассы при редактировании. Реализованы функции ввода и мониторинга контурных ограничений при редактировании трасс, существует возможность подключения к трассе таблицы ограничений. В процессе редактирования трассы динамически изменяется ее оформление.

К отдельным пикетам или диапазонам пикетов пользователь может приписать различную семантическую информацию. Для сохранения типовых решений имеется библиотека шаблонов.

В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля. Средствами этого раздела выполняются ввод и мониторинг ограничений, оформление профиля. Программа основана на реализации собственных объектов: профиль и окно профиля. Возможны различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, по трассе.

Имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов, редактор пикетажных данных — семантики различных типов, привязанной к пикетам или диапазонам пикетов.
Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля — для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили подписей — мощный механизм управления видом и поведением подписей. Стили отображения пикетажных данных позволяют самыми различными способами отображать пикетажные данные в полосках. Доступ к стилям всех объектов и самим объектам (профилям, окнам профилей) обеспечивается через Проводник чертежа (закладки Установки и Геоны).

Для профилей и окон профиля можно использовать несколько типов подписей. Система поддерживает подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций). Программа позволяет вручную добавлять подписи к отдельным точкам на линии профиля или в других местах сетки. Подписывают или пикет и отметку точки, или выбранные данные относительно двух точек, такие как разность высот (рабочая отметка) и расстояние между ними.

К служебным функциям относятся экспорт данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля. Программа обеспечивает оформление длинных профилей (с помощью сбросов).

Модуль предназначен для создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях «ТОПОПЛАН» и «ТРАССЫ». При создании линий сечений пользователю предоставляется возможность создавать их различными способами: по пикету на плане или продольном профиле, по пользовательским точкам, по полилинии, по диапазону пикетов.

После создания линий сечений создаются поперечные профили, которые можно оформить в чертеже с помощью стилей. Все стили можно редактировать и сохранять в наборы и шаблоны для дальнейшего применения в работе. Этот подход, который служит для настройки установок GeoniCS под стандарты организации или специфические задачи, просматривается во всей программе и повышает уровень автоматизации оформления выходной документации согласно преднастроенным стилям и шаблонам.

По «черным» поперечным профилям проектируются очертания дороги посредством специального шаблона — конструкции. Этот шаблон может быть статическим и отрисовываться с заданными параметрами, а может быть и динамическим благодаря специальным элементам, которые могут учитывать заданные целевые объекты в плане и профиле. В итоге поперечники выстраиваются с учетом различных целевых объектов.
В программу заложена пополняемая библиотека элементов конструкций, которая позволяет создавать различные шаблоны с постоянными и переменными параметрами. После создания наиболее сложных и часто используемых конструкций их можно сохранить в библиотеке и применять в новых проектах.
Библиотека элементов поперечного сечения Библиотека элементов поперечного сечения

В программе имеется возможность на основании проектного очертания определить объемы земляных работ и материалов. Для этого используются поверхности и специальные фигуры, прописанные в элементах конструкций.

На выходе модуль «СЕЧЕНИЯ» позволяет оформить не только плоские чертежи для печати, но и цифровую модель проектной поверхности. Эту поверхность можно использовать для других задач в смежных отделах или передать в специальные программы для визуализации.

Модуль предназначен для автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки). Интеграция с Excel позволяет быстро и удобно вводить исходные данные, а также формировать отчетные документы в формате XLS.
Использование AutoCAD в качестве платформы значительно упрощает процесс редактирования графики в модуле «ГЕОМОДЕЛЬ», а использование формата *.dwg — хранение и передачу данных. В модуле создается объект «Площадка», который хранит в себе все данные по выработке, ИГЭ, линии разрезов, данные о водоносных горизонтах и общие сведения. Инженерно-геологические разрезы строятся автоматически с возможностью дальнейшего редактирования с помощью Редактора разреза. Оформление разреза и вид подписей настраиваются с помощью стилей отображения. Инженерно-геологические колонки строятся автоматически, предусмотрена возможность настройки различных шаблонов оформления. Наличие классификаторов грунтов и классификатора геоиндексов позволяет задавать любое количество разновидностей грунтов и геоиндексов.
