MechaniCS: скорость и простота проектирования машиностроительных объектов

MechaniCS - незаменимое приложение к AutoCAD и Autodesk Inventor

Нужно ПО для оформления чертежей и спецификаций по ЕСКД, проектирования изделий общего машиностроения, систем элементов гидро- и пневмопривода, а также для инженерных расчетов? Выбирайте MechaniCS!
1

Все для машиностроительного проектирования

Более 2000 стандартов (включая ГОСТ, ОСТ, DIN и ISO), унифицированные компоненты, возможность создавать собственные интеллектуальные объекты, выполнять инженерные расчеты, оформлять проекции чертежей по ЕСКД и многое другое.
2

Многовариантное проектирование

Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали, все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их параметрами в базе.
3

Учет зависимостей

MechaniCS дает конструктору возможность учитывать не только геометрические параметры стандартных элементов, но и их механические свойства. На объекты в сборочных чертежах можно накладывать геометрические и параметрические зависимости, использовать предустановленные зависимости при их размещении на чертеже.
4

Совместное использование

Совместное использование NormaCS, TDMS, Microsoft Office
Обзор
Подробнее
Что такое MechaniCS?
MechaniCS - решение для ПО AutoCAD и Inventor, предназначенное для ускорения и упрощения проектирования машиностроительных объектов, разработки, оформления и редактирования конструкторской документации и инженерного анализа.

MechaniCS «Оборудование» - специальная версия MechaniCS, предназначенная для проектирования теплообменного и емкостного оборудования, блоков и установок для нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей.
Встроенный нормоконтроль и эффективное оформление чертежей без рутины
Продукты MechaniCS включены в Единый реестр российских программ для электронных вычислительных машин и баз данных
MechaniCS — приложение к AutoCAD или Autodesk Inventor, предназначенное для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей, создания пользовательских библиотек.
MechaniCS - обеспечивает пользователям широкий спектр дополнительных возможностей в сфере проектирования в машиностроении и оформления необходимой документации.

Проектирование сборочных и рабочих чертежей деталей
  • Дополнительные средства проектирования в среде AutoCAD и Autodesk Inventor
  • Редактор модели Autodesk Inventor с возможностями редактирования параметров и полей допусков размеров в контексте сборки.
  • Линии вспомогательных построений в среде AutoCAD.
  • Массивы с заполнением контура в среде AutoCAD.
  • Создание неортогональных массивов для фигурных объектов — алгоритм «Раскладка плитки».
  • Использование полей AutoCAD в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.
  • Добавление отверстий и участков валов непосредственно в режиме редактирования детали.
  • Организация структуры сборки. Перемещение объектов MechaniCS между группами, возможность добавления вложенных групп.
  • Интеграция с NormaCS. Возможность поиска строк из текстовых полей объектов в справочной системе NormaCS.

Проектирование элементов передач
  • Валы.
  • Шаблоны подшипниковых узлов. Шаблоны — это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
  • Шаблоны схем редукторов. В единой базе данных можно хранить 2D-развертки схем редукторов, выполненных в AutoCAD, и открывать их в Autodesk Inventor уже как трехмерные объекты.

Библиотека из более чем 2000 стандартных
и унифицированных элементов.
  • Детали крепления.
  • Электродвигатели.Условные обозначения технологических эскизов.
  • Развертки деталей переходов (AutoCAD).
  • Детали валов и подшипниковых опор.
  • Арматура трубопроводов по внутреннему и наружному конусу, соединений с врезающимся кольцом и резьбовых соединений.
  • Элементы станочных приспособлений (опоры, установы, призмы, ушки, пробки и т.д.).

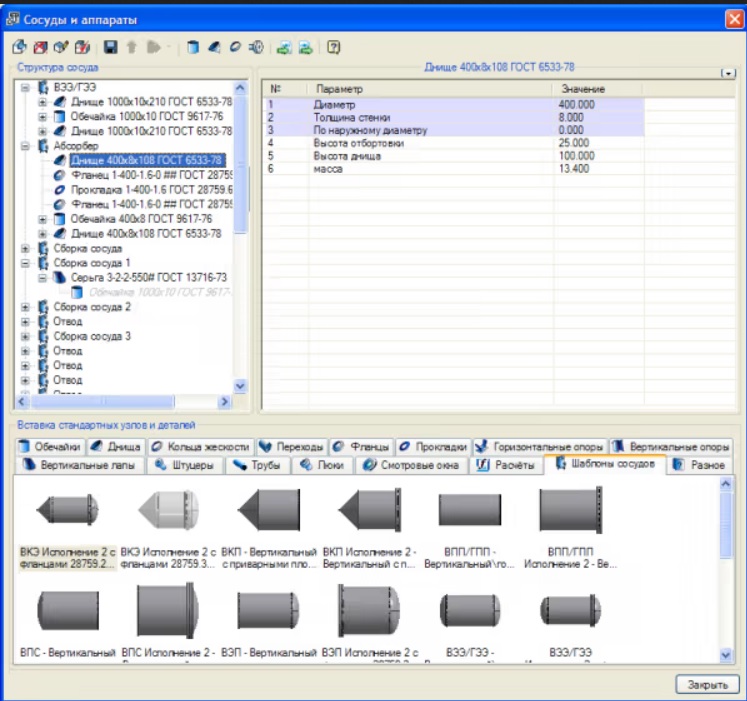

  • Детали емкостных аппаратов и технологических трубопроводов.
  • Библиотека деталей штампов листовой штамповки.
  • Библиотека деталей пресс-форм для термопластов.
  • Арматура трубопроводов по внутреннему конусу ОСТ 1.103хх, авиационная промышленность.
  • Детали крепления по ОСТ 1.3хххх и ОСТ 92, авиационная и аэрокосмическая промышленность.
  • Библиотека профилей.

Проектирование зубчатых зацеплений.
  • Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже.
  • Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.

Проектирование болтовых и заклепочных соединений
  • Создание резьбовых и заклепочных соединений.
  • Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (Cut Feature) или «Отверстия» (Hole Feature) детали Inventor.
  • Установка болтового соединения на отверстия с обратным направлением.
  • Возможность создания массива болтовых соединений при условии разных длин пакетов для каждого из вхождений массива.
  • Указание размеров от произвольных элементов деталей в сборке (с адаптивным проецированием в момент создания эскизов образмеривания). Адаптивность на проекции в эскиз.
  • Массив вдоль линейных и дуговых сегментов: добавлена возможность задания отступов на концах незамкнутого контура массива.

Трубопроводы и гидропневмоэлементы арматуры (Auto CAD)
  • Автоматическое соединение элементов арматуры трубопроводом.
  • Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
  • Поддержка трубопроводов по наружному и по внутреннему конусу.
  • Автоматическая врезка элементов арматуры в трубопроводы.

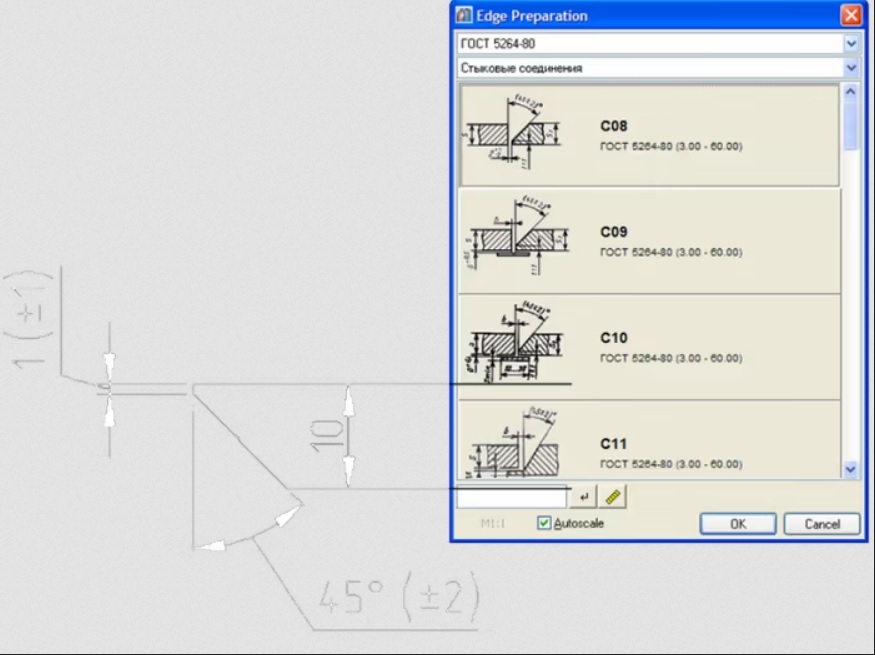

Разделка сварных кромок
Создание разделки кромок и сварных соединений по ГОСТ 5264. Добавляет графику и размеры для AutoCAD, создает подрезку кромок в среде Autodesk Inventor.

Оформление проекций чертежей по ЕСКД
  • Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа. (AutoCAD).
  • Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста. Конвертация из таблиц AutoCAD в таблицы MechaniCS.
  • Редактор технических требований и технических характеристик.
  • Простановка размеров и предельных отклонений (только в среде AutoCAD).
  • Рамки (форматы). (AutoCAD).
  • Допуски формы и расположения поверхностей. (AutoCAD).
  • Маркирование и клеймение. (AutoCAD).
  • Знаки шероховатости. (AutoCAD).
  • Неразъемные соединения. (AutoCAD).
  • Виды, разрезы, сечения. (AutoCAD).
  • Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы. (AutoCAD).
  • Универсальная выноска и универсальный маркер. (AutoCAD).
  • Гребенчатая выноска, нанесение уклонов. (AutoCAD).
  • Позиции и спецификации.
  • Проверка орфографии текстовых полей при наличии установленного MS Word 97 и выше. (AutoCAD).

Импорт информации о печатных платах из OrCAD и PCAD в формате IDF
  • Импорт геометрии печатной платы в AutoCAD и Autodesk Inventor.
  • Настройка параметров импортируемых деталей.

Расчеты
  • Анализ и редактирование размерных цепей и генерация таблицы допусков.
  • Менеджер расчетов.
  • Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
  • Расчет и генерация пружин сжатия и растяжения.
  • Получение документации по расчету со всеми формулами и ссылками на ГОСТ.
  • Конструирование и расчет сечений (балок).

Встроенный параметризатор MechWizard
  • Простой и удобный инструмент создания типовых деталей, позволяющий формализовать правила поведения объекта в контексте сборки или заимствовать свойства существующих объектов из базы. Инструмент для независимых разработчиков библиотек интеллектуальных объектов.
  • Наложение сборочных и параметрических зависимостей на объекты в среде AutoCAD.
  • «Обучение поведению» стандартной детали.Создание пользовательских деталей с предустановленными параметрическими и сборочными зависимостями.

Спецификация
  • Автоматическое получение спецификации.
  • Создание пользовательских спецификаций.
  • Подсистема управления файлами проекта изделия.

Интерфейс к подсистеме управления информацией об изделии АСТПП TechnologiCS
  • Использование справочника материалов предприятия при заполнении основной надписи и разработке спецификаций.
  • Создание документов электронного архива, их регистрация и заполнение карточки документа непосредственно из графической среды с возможностью одновременной привязки к изделию.Возможность синхронизации основной надписи чертежа и атрибутов документа в электронном архиве.
  • Разработка спецификации на основе чертежа или модели с прямым доступом к спецификациям и номенклатуре предприятия.
  • Поддержка версионности спецификаций и документов, возможность работы сразу с несколькими версиями чертежа, модели или спецификации.
  • Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в TechnologiCS.

Оформление операционных эскизов
  • Считывание данных техпроцесса из системы TechnologiCS, связывание их с графической информацией и возвращение измененных значений размеров в тексты переходов.
  • Возможность работы с деревом техпроцесса. Автоматическое создание документов и привязка операционных эскизов к операциям системы TechnologiCS.
  • Простановка технологических размеров со значением, ассоциативным значениям параметров элементов техпроцесса (переход, инструмент, оснастка) системы TechnologiCS.
  • Обозначение опор, зажимов и установочных устройств.
  • Отрисовка условных обозначений инструментальных наладок.
  • Обозначение обрабатываемых поверхностей и контролируемых размеров.
  • Автонумерация обозначений.
Почему стоит выбрать MechaniCS?
MechaniCS - это приложение обеспечивающее инновационное ускорение и упрощение работы с проектированием и оформлением чертежей, прекрасно дополняющее AutoCAD и Autodesk Inventor.
Приложение MechaniCS располагает стандартным набором инструментов для оформления чертежей по ЕСКД.  В нем удобно создавать форматы и штампы чертежей, проставлять размеры и шероховатость поверхностей, допуски размеров, формы и расположения, делать выноски и различные специальные обозначения. При помощи маркеров пользователи имеют возможность создавать собственные элементы оформления чертежей. Есть инструменты создания спецификаций. Специальные инструменты разработаны для проектирования типовых механических соединений. Кроме того, в приложение включены методики расчета различных механических характеристик деталей машин. База элементов содержит стандартные и унифицированные врезаемые элементы, детали и сборочные единицы, которые можно использовать при проектировании.
Оформление чертежей по ЕСКД.
  • Шрифты и типы линий по ГОСТ. Размерный стиль ЕСКД. Форматы и штампы.
  • Редактор технических требований и характеристик.
  • Ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований.
  • Записная книжка для типовых технических требований.
  • Таблицы. Вставка графических объектов в ячейки таблиц.
  • Универсальные выноски. Универсальные маркеры.
  • Поддержка спецсимволов, дробей и индексов при вводе текста технических требований, таблиц и выносок. Поля допусков и предельные отклонения размеров.
  • Посадки по ЕСДП. Виды, разрезы, сечения. Автоматическая сортировка буквенных обозначений.
  • Шероховатость. Допуски формы и расположения. Заливка отверстий.
  • Обозначения неразъемных соединений. Автоматический подсчет количества сварных швов.
  • Обозначения уклонов.Маркировка и клеймение. Отрисовка осевых линий.
  • Обрывы и разрывы. Специальные массивы. Проверка орфографии текстовых полей.
Разработка спецификаций
  • Синхронизированные между собой инструменты «Редактор позиций» и «Редактор спецификаций».
  • Автоматическое заполнение позиций для элементов базы.Учет зон позиций спецификации.
  • Экспорт полей из чертежа в спецификацию.
  • Нумерация с возможностью резервирования номеров.
  • Сортировка и группировка записей в спецификации.
  • Встраиваемые в чертеж, простые, групповые тип А, групповые тип Б, электромонтажные и плазовые спецификации.
    • Пользовательские спецификации.
Проектирование крепежных соединений
  • Соединения пакетов с различным количеством деталей произвольной толщины.
  • Автоматический подбор рациональной для выбранной толщины пакета длины крепежных деталей.
  • Шаблоны болтовых и заклепочных соединений. Соединения болтами, винтами и шпильками. Болты с шестигранной головкой и специальные, винты с полукруглой и цилиндрической, потайной и полупотайной головкой, самонарезающие и установочные, шпильки стяжные и ввертные, шайбы, гайки и шплинты.
  • Детальные и упрощенные (по ГОСТ 2.315-68) виды крепежных соединений.Двумерные виды крепежных соединений спереди, сбоку, сверху и снизу.
  • Соединения заклепками.Заклепки обычной и повышенной точности, пустотелые и полупустотелые.
  • Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (CutFeature) или «Отверстия» (HoleFeature) детали Inventor.
  • Массивы болтовых соединений в Inventor.

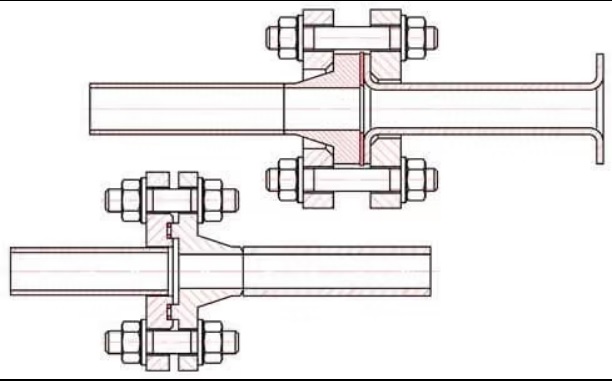

Проектирование фланцевых соединений 2D (DWG)
  • Фланцы по ГОСТ 12817-80…12822-80 и ГОСТ 33259-2015.
  • Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
  • Прокладки фланцевые. Все типы уплотнительных поверхностей.
  • Автоматическое присоединение фланцев по диаметру и давлению. Автоматическое присоединение к трубам.
  • Присоединение фланцев нового стандарта к фланцам старых стандартов. Присоединение фланцевой арматуры.
Проектирование трубопроводов 2D (DWG)
  • Соединения по внутреннему и по наружному конусу.
  • Соединения с врезающимся кольцом, с зажимным и упорным кольцом, с коническим ниппелем, с шаровым ниппелем, с развальцовкой, с цилиндрической резьбой.
  • Сварные трубопроводы.
  • Пробки и заглушки.
  • Автоматическое присоединение арматуры трубопроводов.
Проектирование ременных и цепных передач
  • Шкивы плоскоременных, клиноременных, поликлиновых и зубчато-ременных передач.
  • Звездочки однорядных и многорядных цепных передач.
  • Односторонние и двусторонние выступы ступицы, выборки, уклоны, фаски, скругления и отверстия звездочек и шкивов.
  • Параметры звездочек и шкивов по рекомендациям.
  • Различные уровни детализации изображения шкивов зубчато-ременных передач: упрощенное изображение, изображение с одним зубом, детальное изображение.
  • Шпоночные пазы по ГОСТ 23360-78, ГОСТ 10748-79, ГОСТ 24071-97 для крепления звездочек и шкивов.
  • Шлицы с различным уровнем детализации по ГОСТ 1139-80 для крепления звездочек и шкивов.
Проектирование валов
  • Участки и концы валов.
  • Центровые отверстия.
  • Подшипники шариковые, роликовые и скольжения.
  • Шпоночные пазы и шпонки.
  • Кольца пружинные.
  • Манжеты.
Инженерные расчеты
  • Расчет размерных цепей
  • Расчет геометрических характеристик сечений
  • Расчет балок
  • Проверочный расчет болтов
  • Расчет пружин сжатия и растяжения
  • Расчет цилиндрических зубчатых передач
  • Расчеты обечаек и днищ
Библиотека стандартных и унифицированных элементов
  • Детали и сборочные единицы, врезаемые элементы
  • Детали крепления, детали валов, арматура трубопроводов, редукторы, электродвигатели и многое другое
  • Виды спереди, справа, слева, сверху и снизу, с разрезами, упрощенные
  • Исполнения 2D для AutoCAD и 3D для Inventor
  • Уникальное поведение объектов базы в соответствии с их предназначением
  • Шаблоны форматов и штампов, таблицы
  • Параметризатор MechWizard для разработки пользовательских элементов
Нужна консультация? Звоните нам по телефону:

Стоимость продуктов MechaniCS

Мы готовы предложить лучшие цены, техническую поддержку и помощь в установке и настройке. Подберите подходящее решение прямо сейчас!
Отправить заказ
Смело оформляйте заказ. Мы свяжемся с вами и поможем с выбором сразу после отправки заявки

Цены на MechaniCS Оборудование

Специальная версия MechaniCS, предназначенная для проектирования теплообменного и емкостного оборудования, блоков и установок для нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей
Отправить заказ
Смело оформляйте заказ. Мы свяжемся с вами и поможем с выбором сразу после отправки заявки
Сколько стоит MechaniCS для решения ваших задач?
Ответьте на 3 вопроса для расчета
Шаг 1 /

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Рассчитать
Нужна консультация? Звоните нам по телефону:
Задайте свой вопрос о MechaniCS специалистам компании
Сейчас на связи
Не работаем
Антон Пелецкий
специалист по работе с клиентами
Работаю с 2011 г. С удовольствием отвечу на ваши вопросы.
ТЕЛЕФОН:
должен начинаться на +7

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Посмотрите примеры работы

Посмотрите на примеры проектов, выполненных в MechaniCS и закажите подбор необходимого ПО для решения ваших задач!

Мастер разделки кромок сварных соединений

Инструменты оформления чертежей
в соответствии с ЕСКД

Встроенный параметризатор MechWizard

Спецификации

Технические требования

Разработка спецификаций

Проектирование крепежных соединений

Проектирование фланцевых соединений

Проектирование трубопроводов

Вставка штуцеров (MechaniCS Оборудование)

Проектирование фланцевых соединений (MechaniCS Оборудование)

Мастер проектирования сосудов и аппаратов (MechaniCS Оборудование)

Мастер разделки кромок сварных соединений

Инструменты оформления чертежей
в соответствии с ЕСКД

Встроенный параметризатор MechWizard

Спецификации

Технические требования

Разработка спецификаций

Проектирование крепежных соединений

Проектирование фланцевых соединений

Проектирование трубопроводов

Вставка штуцеров (MechaniCS Оборудование)

Проектирование фланцевых соединений (MechaniCS Оборудование)

Мастер проектирования сосудов и аппаратов (MechaniCS Оборудование)

Узнайте стоимость покупки MechaniCS для решения ваших задач
Рассчитайте стоимость ПО для решения ваших задач за 30 секунд
Шаг 1 /

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Рассчитать
Мы помогаем российским специалистам в подборе ПО, исходя из их проектных задач. Среди наших клиентов как частные специалисты и небольшие проектные бюро, так и крупные российские компании - лидеры рынка строительства и промышленного производства.

Доверьтесь нашему опыту. Мы готовы найти лучшее решение и для вашего проекта!
Мы среди лидеров российского рынка программного и аппаратного обеспечения для систем автоматизированного проектирования (САПР) и геоинформационных систем (ГИС).
30 лет
безупречной работы на российском рынке
​20 000+
20 000+
клиентов от Калининграда до Владивостока
76%
компаний сотрудничают с нами более 10 лет
У нас есть все необходимые лицензии
для продаж, обучения, поддержки и внедрения ПО, аттестация сотрудников и необходимая сертификация.
Нужна консультация? Звоните нам по телефону:
Попробуйте бесплатно
Подберите подходящее вам ПО самостоятельно и скачайте демо или оставьте заявку.
Мы подберем САПР с учетом ваших задач!
MechaniCS
САПР для проектирования и оформления чертежей по ЕСКД, инженерного анализа и создания пользовательских библиотек
Шаг 1 /

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Скачать демо
MechaniCS оборудование
САПР для нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей
Шаг 1 /

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Скачать демо
100+ других решений
2D и 3D-инструменты для проектирования и моделирования с учетом российских стандартов
Шаг 1 /

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Подобрать решение

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Мы подберем несколько САПР-решений вместе с вами: внимательно изучим ваши проектные задачи и подготовим спецификацию с учетом стоимости, масштаба работ и проекта. Это бесплатно!
Закажите MechaniCS
под ваши задачи
Закажите MechaniCS
под ваши задачи
Мы подберем несколько САПР-решений вместе с вами: внимательно изучим ваши проектные задачи и подготовим спецификацию с учетом стоимости, масштаба работ и проекта. Это бесплатно!

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Остались вопросы?
Пишите или звоните
Горячая линия:
Наш email:
[email protected]
Закажите обратный звонок:
Горячая линия:
Горячая линия:
Закажите обратный звонок:
Главная Цены Расчет Скачать Контакты
Получить консультацию
Оставьте заявку и мы перезвоним вам в течение 15 минут. Это бесплатно!
Консультация
© АО "Русская Промышленная Компания", 2024.
ИНН: 7723002186, КПП: 772301001, ОГРН: 1027700083641, email: [email protected] Политика конфиденциальности
У нас Вы можете купить: NanoCAD и NanoCAD СПДС, Компас 3D и TFLEX, ZWCAD, GstarCAD и САПР Renga. Осуществляем продажу лицензий: SprutCAM, GeoniCS, Lidar 360, Топоматик Robur, NormaCS, MagiCAD, Model Studio CS, MechaniCS. Предложим лучшие цены на расчетное ПО ЛИРА САПР, SCAD Office, NormCAD, 5D Смета, СИТИС Солярис. Поможем с подбором программного обеспечения Master PDF Editor, Мой Офис.
​
Сайт не является публичной офертой и носит информационный характер. Все материалы данного сайта являются объектами авторского права (в том числе дизайн). Запрещается копирование, распространение (в том числе путем копирования на другие сайты и ресурсы в Интернете) или любое иное использование информации и объектов без предварительного согласия правообладателя.
